Управление сточными водами и шламом в аквакультуре: барабанные фильтры, осаждение, обезвоживание и водно-болотные угодья

Краткий ответ: определяйте параметры обработки сточных вод и шлама, сопоставляя барабанную фильтрацию, осаждение, сгущение/обезвоживание шлама и (где это применимо) искусственные водно-болотные угодья с вашим разрешением на сброс и принимающим водоемом, а не просто с каталогом оборудования; правильное сочетание зависит от вида, кормовой нагрузки, источника воды и местных лимитов на сброс, и единственный надежный способ сравнить предложения поставщиков — это запросить их на основе одного идентичного объема работ и набора предположений.

Что на самом деле включает в себя система управления стоками и шламом в аквакультуре?

Полноценная система редко представляет собой одну машину. Обычно она сочетает улавливание твёрдых частиц (барабанные или дисковые фильтры), гравитационное отстаивание или осветление, сгущение осадка, обезвоживание и во многих случаях финишную стадию, такую как искусственно созданные водно-болотные угодья или отстойный пруд, перед повторным использованием или сбросом воды. Каждая стадия снижает нагрузку на следующую: хорошо настроенный барабанный фильтр уменьшает количество твёрдых частиц, поступающих в отстойники, а хорошее отстаивание уменьшает объём осадка, который нужно сгущать и обезвоживать. Поскольку мировое производство аквакультуры достигло рекордных 130,9 млн тонн в 2022 году, согласно докладу ФАО «Состояние мирового рыболовства и аквакультуры 2024» (SOFIA), объём стоков и осадка, которые фермам в совокупности приходится обрабатывать, продолжает расти - одна из причин, по которой покупатели, указывающие в спецификации только основной фильтровальный узел и откладывающие вопрос обработки осадка, часто обнаруживают, что реальные эксплуатационные расходы и риски, связанные с разрешениями, возникают ниже по потоку - при хранении, транспортировке и утилизации осадка. источник: ФАО SOFIA 2024

Как барабанные фильтры, осаждение и осветление сочетаются друг с другом?

Барабанные фильтры (и дисковые) обычно являются первым механическим этапом, удаляя крупные и мелкие взвешенные частицы непосредственно из культуральной воды с минимальной потерей воды, и их подбирают по гидравлическому расходу и целевому размеру ячейки, а не только по объёму бассейна. Вода, всё ещё содержащая мелкие частицы или растворённую органическую нагрузку, часто поступает в отстойники, осветлители или, в прудовых системах, в отстойные пруды, где более медленный поток позволяет дополнительным частицам осесть перед повторным использованием или сбросом. Конструкция отстойного устройства может иметь большое значение: в испытании Службы сельскохозяйственных исследований Минсельхоза США (USDA)/Freshwater Institute на холодноводной рециркуляционной системе радиальный отстойник удалял в среднем 77,9% взвешенных веществ по сравнению с 37,1% у обычного вихревого сепаратора при той же поверхностной нагрузке, в то время как барабанный микросетчатый фильтр в той же системе обеспечивал удаление примерно 40-45% от общей суточной массы удаляемых твёрдых частиц (USDA Agricultural Research Service). Подбор отстойной мощности - это качественный компромисс между занимаемой площадью, временем удержания и нагрузкой твёрдых веществ, оставленной предшествующей фильтрацией; попросите любого поставщика, предлагающего отстойный пруд или осветлитель, указать в письменном виде предполагаемую нагрузку твёрдых веществ на входе, время удержания и ожидаемую эффективность удаления, чтобы предложения можно было сравнивать на равных условиях.

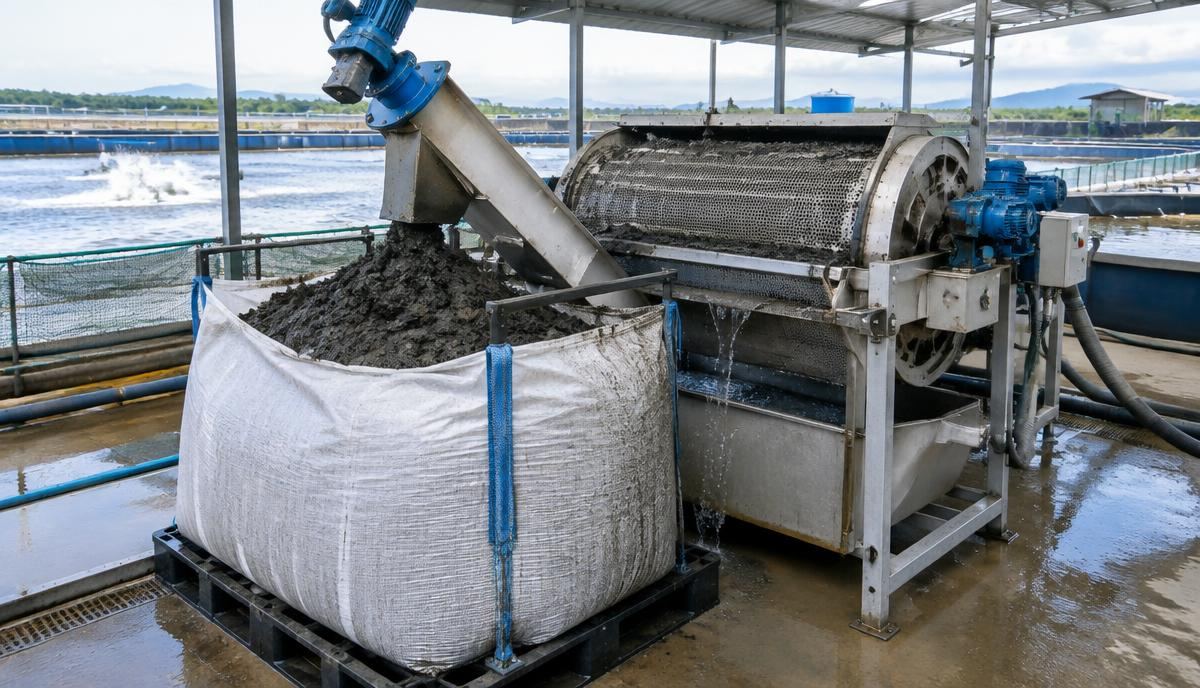

Что такое сгущение и обезвоживание шлама и почему это важно для затрат?

Шлам, удаляемый из барабанных фильтров и отстойников, состоит в основном из воды. Сгущение (например, с помощью гравитационных сгустителей, конусов осаждения или механического сгущения) концентрирует этот шлам перед тем, как оборудование для обезвоживания, такое как ленточные прессы, шнековые прессы или центрифуги, дополнительно уменьшит его до состояния транспортабельного кека. Этот выбор важен с коммерческой точки зрения, поскольку стоимость утилизации, вывоза и любой последующей переработки обычно определяется объемом шлама и содержанием воды, а оборудование для обезвоживания, обеспечивающее более сухой и стабильный кек, может существенно снизить текущие расходы на вывоз и утилизацию, даже если оно увеличивает капитальные затраты и часто требует внимания оператора и расходных материалов, таких как флокулянты. Спецификацию, в которой просто указано «оборудование для обезвоживания включено» без указания целевой сухости кека и ожидаемого объема шлама на единицу корма, трудно сравнивать в разных предложениях.

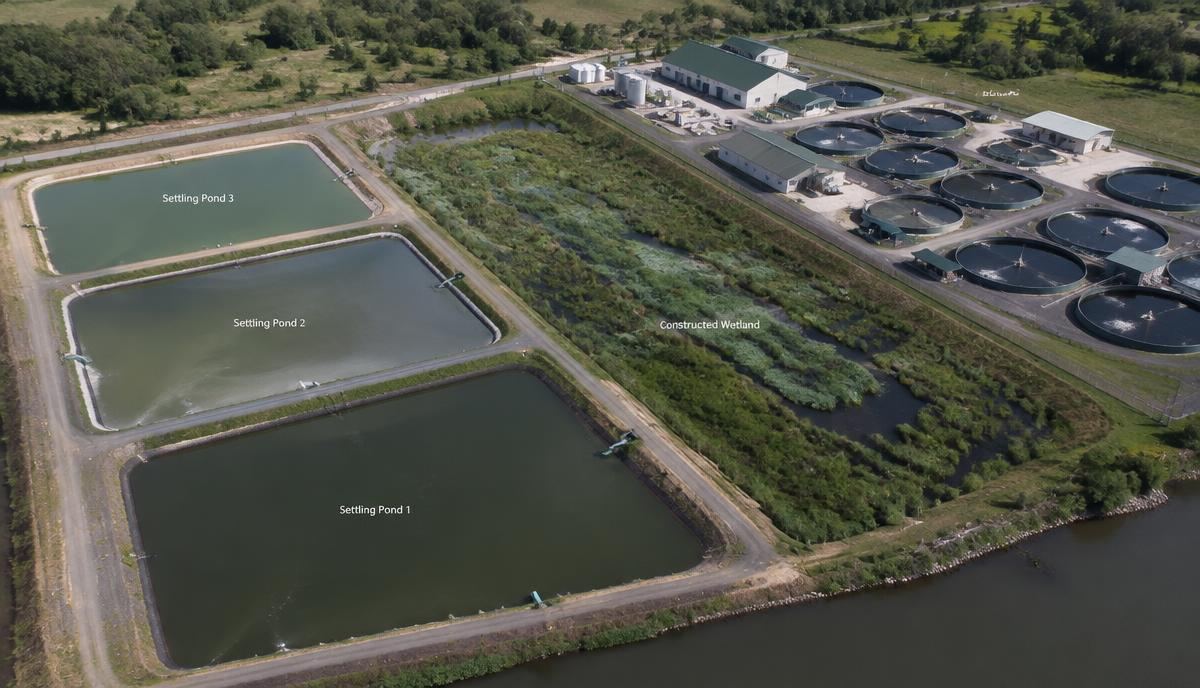

Как искусственные водно-болотные угодья и варианты повторного использования меняют конструкцию системы?

Искусственные водно-болотные угодья, финишные пруды и другие биологические или растительные этапы очистки используются в некоторых аквакультурных хозяйствах для дальнейшего снижения содержания питательных и взвешенных веществ перед сбросом или повторным использованием воды, особенно там, где условия разрешения устанавливают лимиты по питательным веществам, выходящие за рамки того, что дает только механическая очистка. Эти системы обычно требуют больше земли и рассчитываются по гидравлической нагрузке и нагрузке по питательным веществам, поэтому они обычно оцениваются вместе с выбором участка и планированием водного баланса, а не как отдельная покупка оборудования; см. сопутствующее обсуждение в разделе выбор участка и оценка воды и более широкие рекомендации по управлению качеством воды для понимания того, как эти части связаны с общим дизайном фермы. Повторное использование очищенных стоков — для ирригации, для подпитки прудов или для рециркуляции обратно в производство — может снизить забор пресной воды, но это также повышает планку того, что должна достигать цепочка очистки, поскольку к повторно используемой воде предъявляются собственные требования к качеству для следующего применения.

Как очистка стоков и шлама влияет на разрешения на сброс?

Условия разрешения (устанавливаемые соответствующим природоохранным ведомством, которое варьируется в зависимости от страны, а иногда и водосборного бассейна) обычно определяют лимиты на взвешенные вещества, питательные вещества, такие как азот и фосфор, а иногда и биохимическое потребление кислорода в сбрасываемой воде, а также обязательства по отчетности и мониторингу. Цепочка очистки должна быть приведена в соответствие с этими лимитами, а не с общими отраслевыми предположениями, поскольку фермы одинакового размера и с одинаковыми видами могут сталкиваться с очень разными требованиями разрешений в зависимости от чувствительности принимающего водоема. Разрешения также могут ужесточаться в течение жизни фермы, поэтому покупатели, планирующие поэтапный проект, должны спрашивать поставщиков, имеет ли предлагаемое оборудование запас для более строгих будущих лимитов, и должны закладывать время на рассмотрение разрешений наряду с закупками.

Сколько стоит оборудование для управления стоками и шламом в аквакультуре?

Единой достоверной цифры не существует, так как стоимость зависит от расхода воды, целевых показателей удаления твердых частиц и питательных веществ, строительных работ на объекте, климата, а также от того, включены ли компоненты для обезвоживания шлама и водно-болотных угодий или они будут добавлены позже. Капитальные затраты и затраты на установку, а также текущие расходы, такие как электроэнергия, расходные материалы (флокулянты или полимеры), замена фильтрующих элементов или сеток, вывоз и утилизация шлама, а также рабочая сила, должны запрашиваться у поставщиков в письменном виде на основе одного и того же объема работ. Калькулятор операционных расходов и калькулятор коммерческих CAPEX могут помочь структурировать эти данные в сопоставимую оценку, как только цифры от поставщиков будут получены, а инструмент сравнения TCO полезен для взвешивания более низких CAPEX против более низких текущих затрат на обработку шлама.

Что должно входить в техническую спецификацию перед запросом цен?

Спецификация, обеспечивающая получение сопоставимых предложений, обычно содержит: расчетный расход воды и ожидаемый пиковый расход; характеристики твердых частиц и питательных веществ на входе (или предположение, которое поставщиков просят подтвердить); целевое качество сточных вод, привязанное к разрешению; площадь, доступная для компонентов осаждения, сгущения или водно-болотных угодий; условия электроснабжения; материалы конструкции, подходящие для химического состава воды; а также ожидаемый объем шлама и желаемая сухость после обезвоживания. Также укажите, что исключено — строительные работы, электрическое подключение, ввод в эксплуатацию, обучение и запасные части часто обрабатываются отдельно и не должны считаться включенными, если это не оговорено. Чек-лист поставщика оборудования для аквакультуры и как сравнивать предложения на оборудование RAS также применимы непосредственно к оборудованию для стоков и шлама.

Как выбрать поставщика барабанных фильтров, оборудования для осаждения и обезвоживания?

Поскольку это оборудование тесно взаимодействует с соблюдением разрешений, стоит запросить у каждого поставщика рекомендации по сопоставимым установленным расходам воды и нагрузкам по твердым частицам, четкое заявление о гарантии и ожидаемом сроке службы изнашиваемых деталей, таких как сетки фильтров и ленты прессов, а также их предположения о расходных материалах и затратах на обслуживание. Сравнивайте предложения при идентичном объеме работ: один и тот же расход воды, одно и то же целевое качество стоков, одни и те же включения и исключения, а не сравнивайте цены на основное оборудование, за которыми могут скрываться совершенно разные объемы работ. Покупателям, которые также закупают корма или оборудование для комбикормовых заводов, может быть полезно ознакомиться с FeedMatch — сестринской платформой по снабжению, ориентированной на корма для животных и аквакультуры, поскольку рецептура корма и практика кормления напрямую влияют на нагрузку по твердым и питательным веществам, с которой должна справляться система сточных вод.

Чек-лист

Подтвердите расчетный и пиковый расход воды; задокументируйте предположения о содержании твердых частиц и питательных веществ на входе; укажите целевое качество сточных вод в соответствии с реальными лимитами разрешения; уточните площадь и объем строительных работ; перечислите материалы конструкции и ожидаемые изнашиваемые детали; запросите в письменном виде ожидаемый объем шлама и целевую сухость кека; уточните требования к электроэнергии, расходным материалам и рабочей силе; подтвердите, что включено, а что исключено (установка, ввод в эксплуатацию, обучение, запчасти); спросите об условиях гарантии и референс-объектах; запрашивайте каждое конкурирующее предложение на основе одного и того же письменного объема работ.

Часто задаваемые вопросы

Всем ли аквакультурным фермам требуется оборудование для обезвоживания шлама? Не всегда; небольшие или прудовые хозяйства иногда справляются со шламом путем периодического осушения прудов и внесения в почву, в то время как высокоплотные или рециркуляционные системы обычно нуждаются в выделенном сгущении и обезвоживании из-за объема и частоты удаления твердых частиц. Может ли искусственное водно-болотное угодье заменить механическую очистку? Обычно нет для интенсивных систем; водно-болотные угодья чаще используются как этап финишной очистки после механической обработки и осаждения, рассчитанный на остаточную питательную и гидравлическую нагрузку. Как узнать, соответствует ли мое текущее оборудование новому, более строгому разрешению? Попросите квалифицированного инженера-эколога или орган, выдающий разрешения, проанализировать фактические данные проб сброса на соответствие новым лимитам; поставщики оборудования могут проконсультировать по вариантам модернизации, как только цель будет известна. Следует ли покупать систему обработки шлама у того же поставщика, что и барабанный фильтр? Не обязательно; их можно покупать в комплекте или по отдельности, но если задействовано более одного поставщика, интерфейсы между этапами фильтрации, осаждения и обезвоживания должны быть четко определены, чтобы ответственность за производительность не оставалась двусмысленной — тема, раскрытая в интерфейсах проектов с несколькими поставщиками.

Как FishMatch Group может помочь с закупкой оборудования для управления стоками и шламом?

FishMatch Group — это частная платформа снабжения с ручной проверкой заявок: покупатели подают бриф проекта через RFQ intake, команда проверяет его вручную, и подобранных поставщиков просят ответить сопоставимыми предложениями в рамках одного и того же объема работ. Это особенно полезно для систем очистки стоков и шлама, где неоднозначность объема работ между компонентами фильтрации, осаждения, обезвоживания и водно-болотных угодий затрудняет сравнение неформальных предложений. Перед подачей брифа калькулятор фильтрации, калькулятор потребности в земле, калькулятор потребления воды и калькулятор операционных расходов могут помочь вам прийти к обоснованным предположениям о потоках, площади и затратах для включения в ваш RFQ. Эта статья является только руководством по планированию, а не инженерным проектированием или финансовым советом; окончательные размеры системы и соблюдение разрешений должны быть подтверждены квалифицированным инженером и соответствующим природоохранным органом.

Связанные темы: чек-лист поставщика для аквакультуры, управление качеством воды в коммерческой аквакультуре, выбор участка и оценка воды в аквакультуре.
